旋轉鼓風機，但不是羅茨鼓風機

它們外表相似，但本質原理不同。

雖名為鼓風機，但其實是低壓、無油螺桿壓縮機，利用氣缸內氣體壓縮的熱力學原理，比羅茨鼓風機節能很多。

由于兩個螺旋轉子的旋轉，螺桿鼓風機可提供平穩的氣流，其中應用尤其需要低噪音和低湍流的氣流。

其氣缸與油室隔離，保證輸送氣體完全無油。

先可靠，后節能

● 螺旋轉子3+5螺桿輪廓

● 準確嚙合但互相不接觸。

● PTFE表面涂層，防銹、耐高溫。

● 合金鋼齒輪加速內部陽轉子。

● 采用SKF滾動軸承，鋼制容器，使用壽命長。

● 采用非接觸、無磨損原理進行油封，保護軸表面。

● 氣體采用活塞環或浮動環密封，泄漏得到有效控制。

● 維護方便，節省成本

● 熟知螺桿壓縮原理

● 永磁電機及直聯驅動

● 優化變頻器

● 已驗證的節能效益

FAD 流量和排放壓力

ES系列螺桿風機的流量采用FAD來識別，流量測試的選取點為圖中的T點，距離包裝出口5-10米，并將接收到的風量折算為包裝的環境條件。

FAD 流量指的是機組的環境條件，不等于羅茨風機一般使用的“進氣流量”或 ICFM。1m3 FAD 空氣的重量比 1m3 進氣條件下的空氣重量略重。

ES系列螺桿鼓風機的排氣壓力為T點高于大氣壓的壓力，已包含內部因通風、消音、過濾等引起的限制損失。

● 低壓版本

采用雙飛濺潤滑，當使用地點海拔超過1000米，環境溫度超過40℃或潤滑油更換間隔超過4000小時時，建議采用強制供給潤滑。

中壓版本

排氣壓力小于100kPa，轉速不大于最高轉速的80%時，采用飛濺潤滑，重負荷時，建議采用強制供油潤滑。

高壓版本

采用強制供油潤滑，包括油箱、電動油泵、油過濾器、油冷卻器、油霧分離器和控制套件。作為標準設計，所有這些版本都是完全通風的，不消耗任何水。

作為標準設計，所有這些版本都完全通風，不消耗任何水。

柜內為微真空，熱空氣由加強型抽風機通過消音通道排出，抽風機的啟停及聯鎖由PLC自動控制。

模塊化設計的機柜是一個隔音罩，帶有防滑板，由地腳螺栓固定。室外防雨罩和堅固的過濾器是可選的。

消音器原理為吸收式和腔式相結合，無礦物纖維逸出風險。限制損失始終小于 1.5kPa。消音器默認材料為碳鋼，可選用 INOX 不銹鋼。如果壓力超過 1.0bar，可根據要求提供 PED 認證。

● 柜內為微真空，熱空氣由加強型排風扇通過消音通道排出，風扇的啟停及聯鎖由PLC自動控制。柜體采用模塊化設計，為隔聲罩，防滑板由地腳螺栓固定。可選配室外防雨罩和堅固過濾器。

● 消聲器采用吸收式與腔式相結合的原理，無礦物纖維逸出風險，限制損失始終小于1.5kPa。消聲器默認材質為碳鋼，可選用INOX不銹鋼。當壓力超過1.0bar時，可根據要求提供PED認證。

● 濾芯空間增大，最大阻力可達15mbar。過濾等級：EUROVENT的EU4、ASHARE的M10或中國標準GB/T 14295-2003的“中級”。附一個過濾指示器。濾芯更換方便。

● 直接聯軸器驅動 標準防護罩或錐形接頭

● 通過靜音迷宮通道引入外部冷空氣，避免熱空氣進入內部，降低噪音。

● 工廠標準設計了全系列適用于變頻器的同步400V永磁電動機，容量22-400kW，有異步電機、高壓電機、防爆電機可供選擇。

● 變頻器和液晶觸摸屏與機柜集成在一起，圖中未顯示。

● 柔性接頭，低壓版本為橡膠，中高壓版本為INOX不銹鋼。

● 排料口

● 碳鋼材質止回閥，內襯橡膠。

● 壓力釋放閥。逸出的熱空氣通過軟管和窗口排出到外面，絕不會進入柜體內部。

● 加強型底座和防振安裝腳。

典型應用

污水處理及市政

● 廢水處理曝氣

● 供水廠濾池空氣沖洗 活性砂過濾器氣源

石油化工、化學和纖維

● 粉狀、顆粒狀物料的氣力輸送

● 磺化、丙烯酸工藝鼓風機

● 非織造技術紡粘和熔噴

● 化纖氣流變形及網絡化

生化制藥

● 發酵罐鼓風機

● 種子培育風機

水泥廠和熔爐

●  煤粉輸送

● 助燃風機 氣力提升及輸送

● 水泥倉內空氣均化

真空吸力

● 干式真空泵，直接排至大氣。連續運行，入口壓力為-80kPa。

● 最高出口溫度220℃

熱電廠

● 煙氣脫硫氧化風機

● 除灰系統流化鼓風機 CFB鍋爐流化風機

● 化學水處理

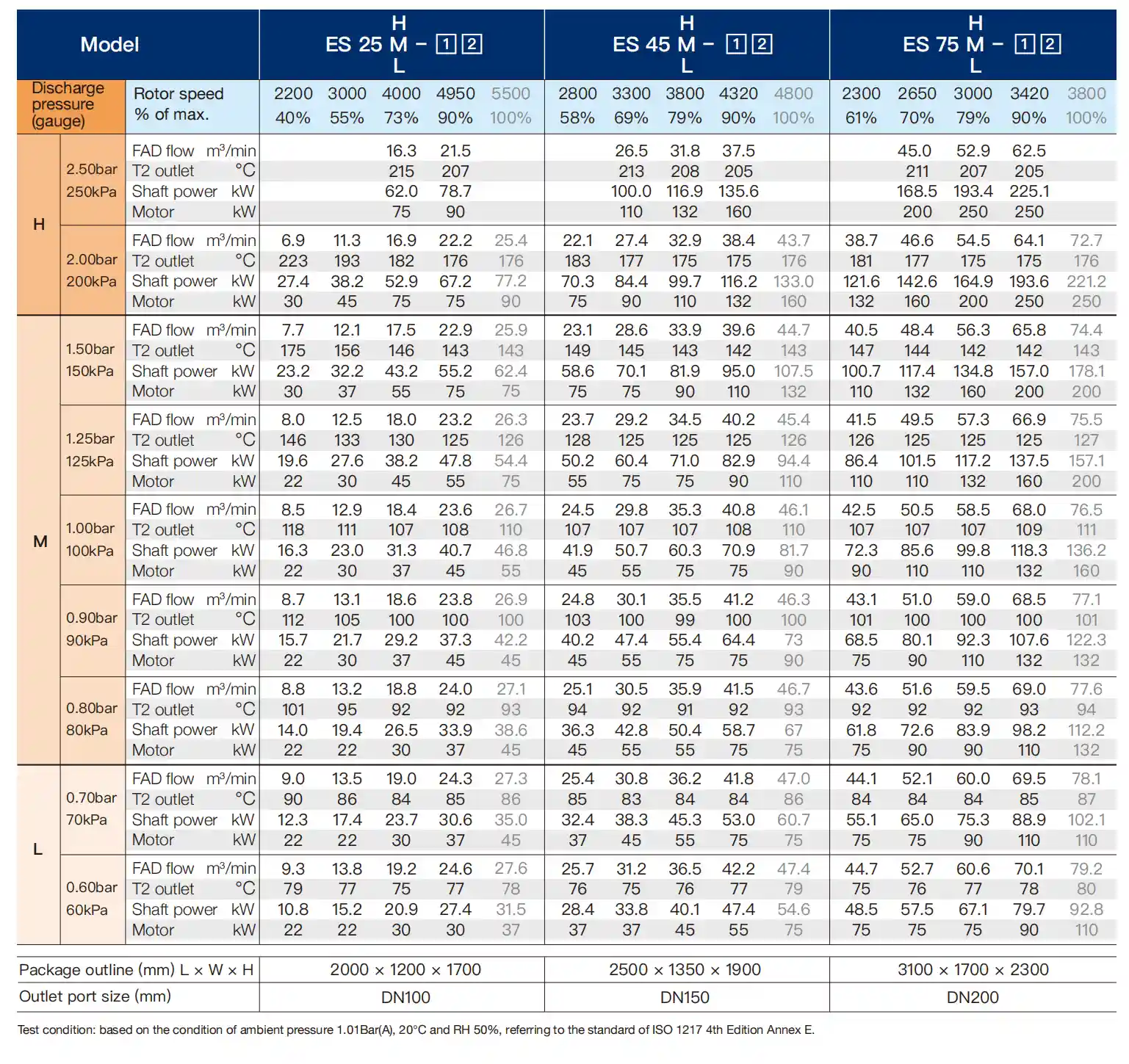

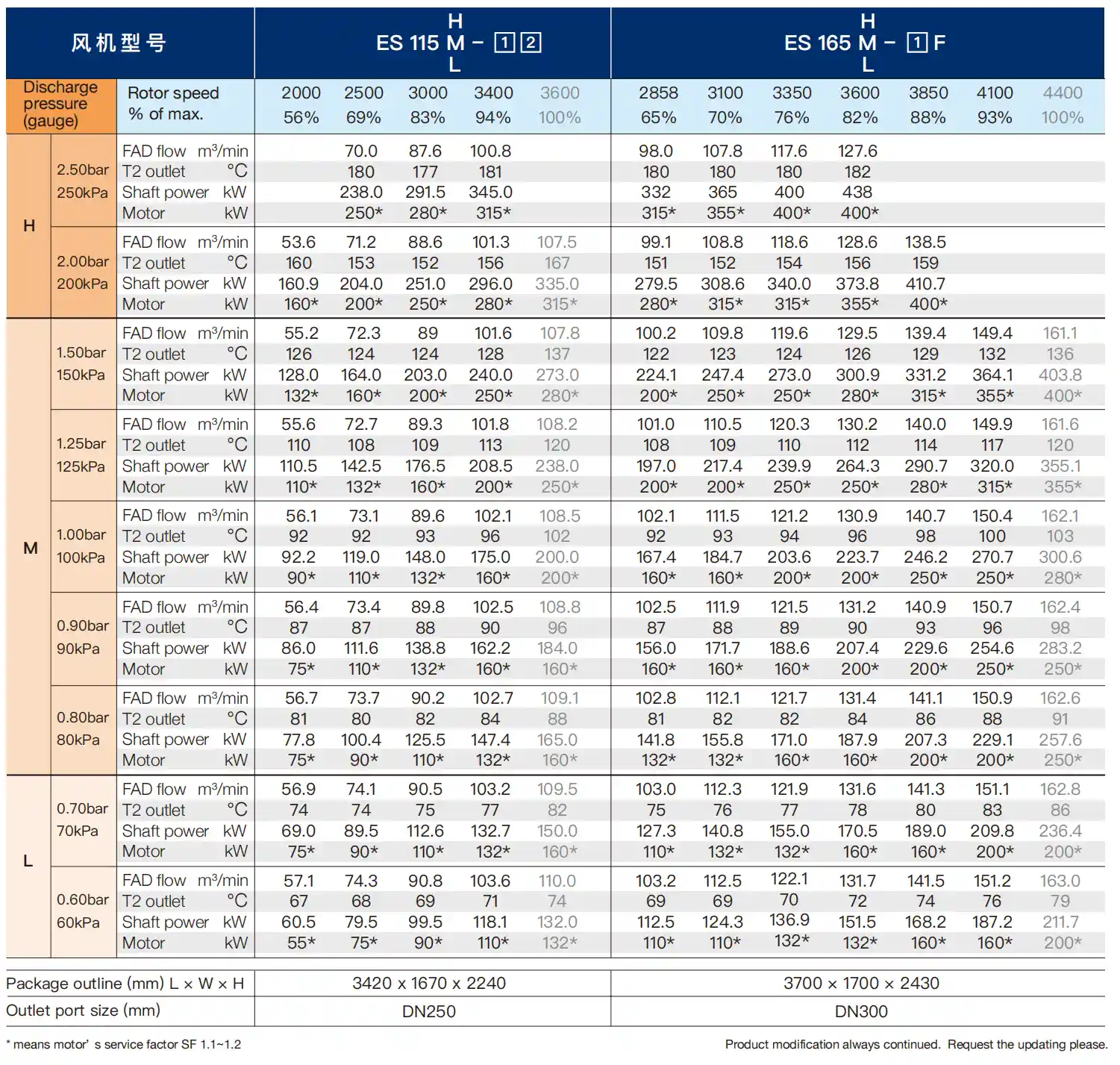

業績表

解釋：ES 表示節能器

25-45-75-115-165 表示主機尺寸，指其最大流量（m3/min）。HML 表示壓力等級；□1 表示電動機功率（kW）。

終身服務和技術支持

SMEATON開發的一整套解決方案很好地管理了壓縮機的整個壽命，達到最小維護成本和最佳性能的目標。

壓縮機生命周期 三階段滾動

表示潤滑版本，S – 雙飛濺和 F – 強制進料。
